煙氣脫硫系統

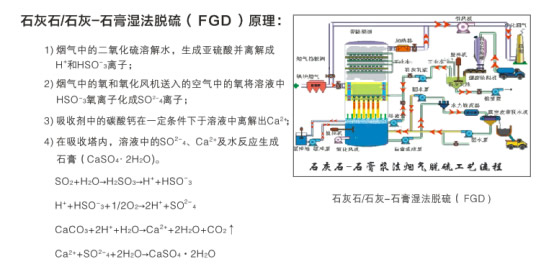

石灰石/石灰-石膏濕法脫硫（ FGD ）原理：

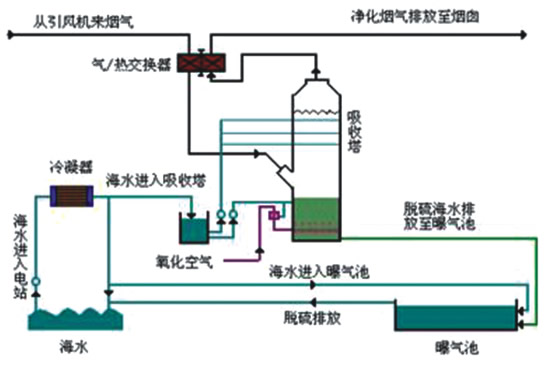

海水濕法脫硫法原理
原理：利用天然海水的堿度（金屬離子：Na、Mg、Ca)脫除煙氣中SO2反應生成SO-3鹽，進而形成Ca2SO4，得以去除。
它可利用火電廠原有冷卻用海水作為脫硫劑，在脫硫吸收塔內,大量海水噴淋洗滌進入吸收塔內的燃煤煙氣,煙氣中的二氧化硫被海水吸收而除去,凈化后的煙氣經除霧器除霧、煙氣換熱器加熱后排放。
吸收二氧化硫后的海水在曝氣池中與海水混合,曝氣處理,其中不穩定亞硫酸根被氧化成為穩定的硫酸根,并使海水的pH值與COD等指標恢復到海水水質標準后排入大海。
適用：靠海邊，擴散條件較好，用海水作為冷卻水，燃用低、中硫煤的電廠煙氣脫硫。據悉，國家發改委已將海水法火電脫硫工藝列為我國大力推進的海水火電脫硫技術。
海水脫硫反應方程式
亞硫酸化：Ca(OH)2+SO2 →CaSO3·1/2H2O+1/2H2O
CaCO3+SO2+1/2H2O → CaSO3·1/2H2O+CO2
CaSO3·1/2H2O+SO2+1/2H2O→ Ca(HSO3)2
氧化過程：2CaSO3·1/2H2O+O2+3H2O → 2CaSO4·2H2O
Ca(HSO3)2+1/2O2+H2O→CaSO4·2H2O+SO2
2Na2CO3+SO2+H2O → 2NaHCO3+Na2SO3
2NaHCO3+SO2 →Na2SO3+H2O+CO2
2NaOH+SO2 → Na2SO3+H2O
Na2SO3+SO2+H2O → 2NaHSO3
吸收過程：Mg(OH)2+SO2+5H2O → MgSO3·6H2O
MgSO3+SO2+H2O → Mg(HSO3)2
Mg(HSO3)2+Mg(OH)2+10H2O → 2MgSO3·6H2O
干燥過程：MgSO3·6H2O → MgSO3+6H2O
MgSO4·7H2O→ MgSO4+7H2O
分解過程：MgSO3 → MgO+SO2
MgSO3+1/2C → MgO+SO2+1/2CO2
脫硫技術要求：
塔體材質：宜使用碳素鋼、玻璃鋼、鋼筋混凝土；
防腐材料：宜使用玻璃鋼、橡膠、鱗片樹脂和合金等。
風機型號：可選用離心式、羅茨式、活塞式和螺桿式。
風機裕量：流量為10%、溫度為10℃、壓力為20%。
工作溫度﹤露點溫度應采取保溫及防腐措施。
要求：
A) 濕式脫硫：噴淋層宜采用碳鋼雙面襯膠或增強玻璃鋼（FRP）材料防腐防磨。
B) 吸收液：霧化宜采用壓力霧化或機械霧化，噴嘴材質宜采用合金、碳化硅和陶瓷等。
C) 脫硫副產物脫水：宜采用蒸發式、過濾式、重力式和離心式。
D) 自動控制：宜采用DCS控制系統，并與生產主體設備的控制系統有可靠的數據傳送。
